Placa abovedada 125X125X4

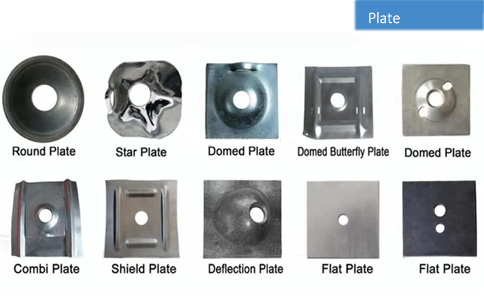

- -TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.
- -La placa abovedada de 125x125x4 ayuda a distribuir la carga de los pernos del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -La placa abovedada de 125x125x4 mm está fabricada con acero laminado en caliente de 120-200 milímetros de ancho.
- -La placa abovedada de 125x125x4 mm cumple con la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -Está disponible el revestimiento galvanizado para proteger las placas de la corrosión.
Placa abovedada 125X125X4
Las placas abovedadas están fabricadas principalmente con placas de acero al carbono de alta resistencia, formadas mediante corte, punzonado y perforación. Son ligeras y fáciles de instalar, con un buen control de la superficie. Son indispensables para túneles mineros, taludes y soporte de túneles..
Especificaciones de la placa abovedada de 125x125x4
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 | Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 | Y |
| TRDP | 150 | 150 | 8 | 1.42 | Y |
| TRDP | 150 | 150 | 12 | 2.12 | norte |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 | Y |
| TRDP | 200 | 200 | 8 | 2.51 | norte |
| TRDP | 200 | 200 | 10 | 3.14 | norte |
| TRDP | 200 | 200 | 12 | 3.77 | norte |
| TRDP | 200 | 200 | 14 | 4.40 | norte |
| TRDP | 200 | 200 | 16 | 5.02 | norte |
Placa abovedada 125X125X4 Características y ventajas
Se pueden fabricar tamaños personalizados según las especificaciones del cliente.
El diseño de la cúpula aumenta significativamente la capacidad de carga.
Incluye una opción de gancho para colgar fácilmente los cables de servicio.
Las placas de pernos de fricción tienen un diámetro de orificio 2 mm mayor que el del perno.
Las placas roscadas para pernos tienen un diámetro de orificio 4-5 mm mayor que el del perno, a menos que se utilicen con una rótula.
Disponible en color negro o con acabado galvanizado en caliente.

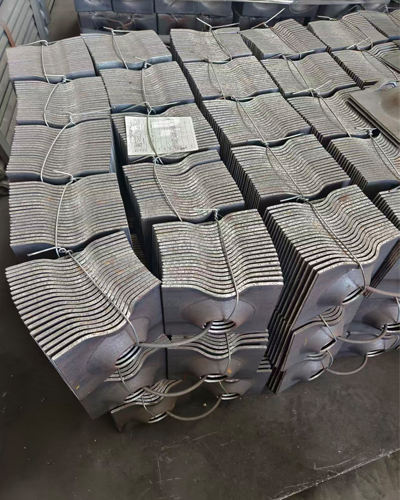

Paquete de placas abovedadas de 125 x 125 x 4

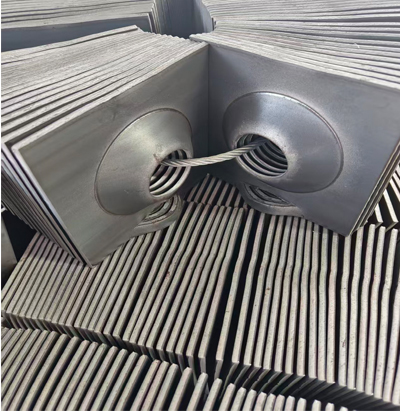

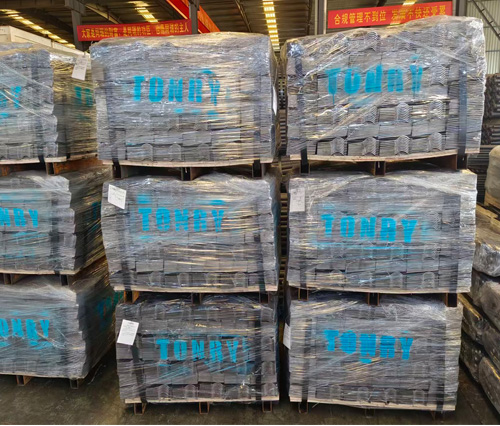

Las placas abovedadas se embalan con tiras de alambre, cajas de madera contrachapada, paletas de acero y películas de embalaje.
Como parte fundamental del sistema de soporte de pernos de anclaje, el rendimiento de la placa influye directamente en la eficacia del soporte. Tonry colabora con fabricantes especializados en el desarrollo de nuevos productos de soporte, ofreciendo placas personalizadas que se adaptan a las necesidades específicas de diversas empresas mineras.
