Perno de fricción de 33 mm
- -Perno de fricción de 33 mmSe moldea en forma de rollo en un perno en forma de C con una ranura mediante una banda de acero de alta resistencia, cuyo extremo es cónico para insertar fácilmente el perno en el orificio de perforación. En el otro extremo está soldado un anillo para sujetar la placa de soporte.
- - Proporcionar a los clientes una prueba de tracción del perno de fricción después de la instalación.
- - Los pernos de fricción han pasado pruebas en muchas minas y se han suministrado de forma constante durante varios años.
- - El perno de fricción se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
Funciones del perno de fricción de 33 mm
El perno de fricción de 33 mm es un sistema de soporte de suelo por fricción. Cuando se inserta un perno de fricción en un orificio de perforación con un diámetro más pequeño, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales en la superficie del techo de roca a lo largo de toda su longitud y sujeta firmemente la roca.
Características y ventajas del perno de fricción de 33 mm
Fabricado con banda de acero de alta resistencia.
Fácil de instalar
Diseño sencillo, ahorro de costes.
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de fricción de 33 mm
| Datos técnicos |
TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 |
|
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 135 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Accesorios para pernos de fricción de 33 mm
Placa de rodamiento, conductor, collarín de tracción.

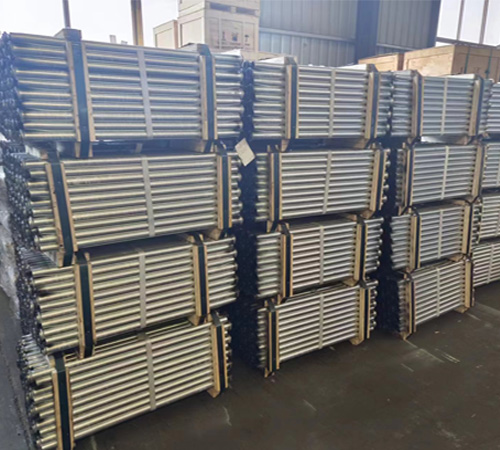

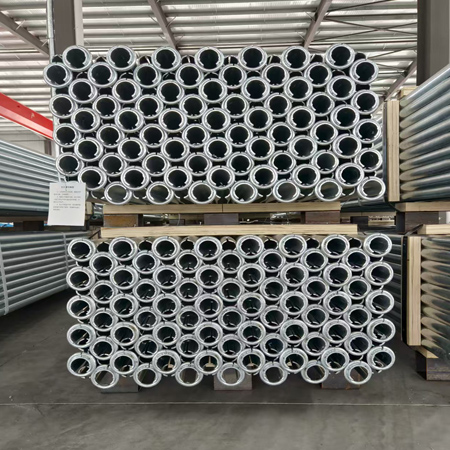

Paquete y longitud del perno de fricción de 33 mm
Longitud: 450-3000 mm según lo especificado
Paquete: 100 Uds.— 300 piezas cada paquete según lo especificado
Aplicaciones de pernos de fricción de 33 mm
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
como trabajar
Se debe evaluar la naturaleza del terreno.
Elija la broca adecuada y taladre un orificio de acuerdo con el diámetro y la longitud del perno y el procedimiento de perforación, y la longitud debe ser al menos 150 mm más larga que la longitud del perno de fricción.
Coloque una placa sobre el perno de fricción (la cúpula contra el anillo, el extremo cónico al frente).
Los pernos de fricción deben instalarse perpendiculares a la superficie de la roca.
Coloque la plataforma rodante en el perno e introduzca el perno de fricción en el orificio hasta que la placa esté firmemente contra la superficie de la roca.
No golpee el perno de fricción cuando la placa esté firmemente fijada a la superficie de la roca, para evitar dañar el extremo del perno de fricción.
Se realizarán pruebas de tracción para determinar el anclaje inicial de los pernos de fricción después de la instalación.
