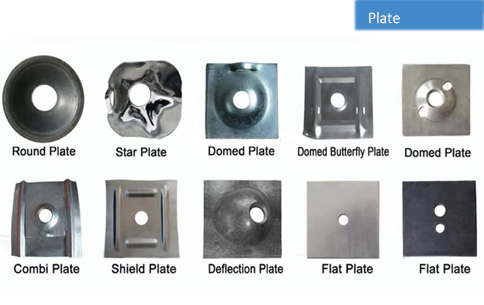

Placa abovedada
- -La placa abovedada TONRY ayuda a distribuir la carga del perno del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -La placa abovedada está hecha de acero laminado en caliente de 120 a 200 milímetros de ancho.
- - Placa abovedada de referencia a la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -El recubrimiento galvanizado está disponible para proteger las placas de la corrosión.
Placa abovedada
Al elegir unplaca abovedadaEn primer lugar, es necesario asegurar la compatibilidad de la resistencia entre la placa abovedada y el cuerpo del perno de anclaje para evitar la perforación del perno de anclaje debido a una resistencia insuficiente de la placa. En segundo lugar, es fundamental asegurar la compatibilidad entre el perno de anclaje y su cuerpo en la estructura de soporte para evitar fuerzas desiguales sobre el cuerpo y la tuerca debido a la falta de coincidencia entre el cuerpo del perno de anclaje y la placa abovedada, lo que afectaría la protección de la calzada.
Especificaciones de la placa abovedada
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 | Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 | Y |
| TRDP | 150 | 150 | 8 | 1.41 | Y |
| TRDP | 150 | 150 | 12 | 2.12 | norte |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 |
Y |
| TRDP | 200 | 200 | 8 | 2.51 | norte |
| TRDP | 200 | 200 | 10 | 3.14 | norte |
| TRDP | 200 | 200 | 12 | 3.77 | norte |
| TRDP | 200 | 200 | 14 | 4.40 | norte |
| TRDP | 200 | 200 | 16 | 5.02 | norte |
Características y ventajas de la placa abovedada
Se pueden proporcionar tamaños personalizados para satisfacer los requisitos específicos del cliente.
El diseño en forma de cúpula mejora significativamente la capacidad de carga.
Cuenta con una opción de oreja de perro para colgar cómodamente las líneas de servicio.
Las placas de perno de fricción tienen un diámetro de orificio 2 mm mayor que el perno.
Las placas de perno roscado tienen un diámetro de orificio de 4 a 5 mm más grande que el perno, a menos que se utilicen con una bola de domo.
Disponible en acabado negro o galvanizado por inmersión en caliente.
Paquete de placa abovedada
Las placas abovedadas se embalan con láminas de alambre, cajas de madera contrachapada, paletas de acero y películas para envolver.
Tonry es un fabricante especializado en el desarrollo de nuevos productos de soporte, según diferentes requisitos de una variedad de placas personalizadas de diferentes empresas mineras.
