Placa abovedada 150X150X8

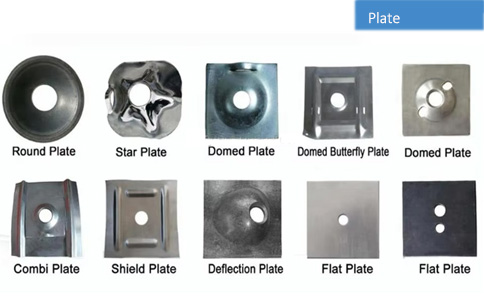

- -TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.
- -La placa abovedada 150X150X8 ayuda a distribuir la carga del perno del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -La placa abovedada 150X150X8 está fabricada en acero laminado en caliente de 120-200 milímetros de ancho.
- -Placa abovedada 150X150X8 referencia a la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -El recubrimiento galvanizado está disponible para proteger las placas de la corrosión.
Placa abovedada 150X150X8
La placa abovedada tiene una estructura estable, es fácil de instalar, tiene un diseño único y una excelente capacidad de carga. Su función es transferir el empuje generado por el momento de bloqueo de la tuerca a la parte superior, creando la fuerza de anclaje inicial. Al mismo tiempo, transmite la presión en la parte superior de la calzada al perno de anclaje, generando resistencia de trabajo. Juntos, refuerzan la roca circundante y evitan el desplazamiento de la parte superior de la calzada.
Placa abovedada 150X150X8 Specificaciones
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 | Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 | Y |
| TRDP | 150 | 150 | 8 | 1.42 | Y |
| TRDP | 150 | 150 | 12 | 2.12 | norte |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 | Y |
| TRDP | 200 | 200 | 8 | 2.51 | norte |
| TRDP | 200 | 200 | 10 | 3.14 | norte |
| TRDP | 200 | 200 | 12 |
3.77 | norte |
| TRDP | 200 | 200 | 14 | 4.40 | norte |
| TRDP | 200 | 200 | 16 | 5.02 | norte |
Placa abovedada 150X150X8 Características y ventajas
También disponibles tamaños alternativos según requerimiento del cliente.
La configuración de la cúpula refuerza mucho más la capacidad de carga.
Disponible en forma de oreja de perro para colgar líneas de servicio.
El diámetro del orificio de la placa del perno de fricción es 2 mm más grande que el del perno.
El diámetro del orificio de la placa del perno roscado es aproximadamente 4-5 mm más grande que el del perno, excepto cuando se utiliza con bola de domo.
Disponible en negro o galvanizado en caliente.
Paquete de placa abovedada 150X150X8
Las placas abovedadas se embalan con láminas de alambre, cajas de madera contrachapada, paletas de acero y películas para envolver.
Como parte importante del sistema de soporte de pernos de anclaje, el rendimiento de la placa afecta directamente su efecto de soporte. Tonry, fabricante especializado en el desarrollo de nuevos productos de soporte, se adapta a los diferentes requisitos de diversas placas personalizadas de diferentes compañías mineras.
