Placa abovedada 200X200X10

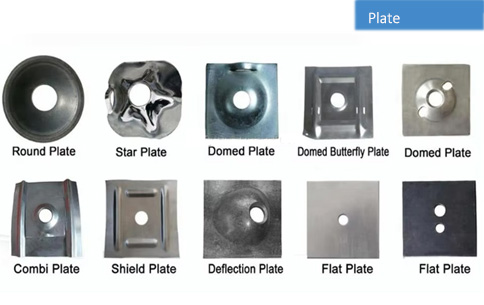

- -TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.
- -La placa abovedada de 200x200x10 ayuda a distribuir la carga de los pernos del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -La placa abovedada de 200x200x10 está fabricada con acero laminado en caliente de 120-200 milímetros de ancho.
- -Placa abovedada de 200x200x10 mm según la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -El recubrimiento galvanizado está disponible para proteger las placas de la corrosión.
Placa abovedada 200X200X10
Las placas abovedadas están fabricadas principalmente con placas de acero al carbono de alta resistencia, conformadas mediante corte, punzonado y perforación. Son ligeras y fáciles de instalar, con un buen control de la superficie. Resultan indispensables para túneles mineros, taludes y sistemas de soporte de túneles.
Especificaciones de la placa abovedada de 200x200x10
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 |
Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 |
Y |
| TRDP | 150 | 150 | 8 | 1.42 | Y |
| TRDP | 150 | 150 | 12 | 2.12 |
norte |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 |
Y |
| TRDP | 200 | 200 | 8 | 2.51 | norte |
| TRDP | 200 | 200 | 10 |
3.14 | norte |
| TRDP | 200 | 200 | 12 | 3.77 | norte |
| TRDP | 200 | 200 | 14 | 4.40 | norte |
| TRDP | 200 | 200 | 16 | 5.02 | norte |
Placa abovedada 200x200x10: Características y ventajas
Se pueden proporcionar tamaños personalizados para satisfacer las necesidades específicas del cliente.
El diseño de la cúpula aumenta significativamente la capacidad de carga.
Incluye una opción de gancho para colgar fácilmente la línea de servicio.
Los orificios de la placa del perno de fricción son 2 mm más grandes que el diámetro del perno.
Los orificios de la placa del perno roscado son de 4 a 5 mm más grandes que el perno, a menos que se use con una bola de domo.
Disponible en acabado negro o galvanizado en caliente.
Paquete de placas abovedadas de 200x200x10
Las placas abovedadas se embalan con tiras de alambre, cajas de madera contrachapada, paletas de acero y películas de embalaje.
Tonry colabora con el fabricante especializado en el desarrollo de nuevos productos de soporte, de acuerdo con los diferentes requisitos de una variedad de placas personalizadas de diferentes empresas mineras.
