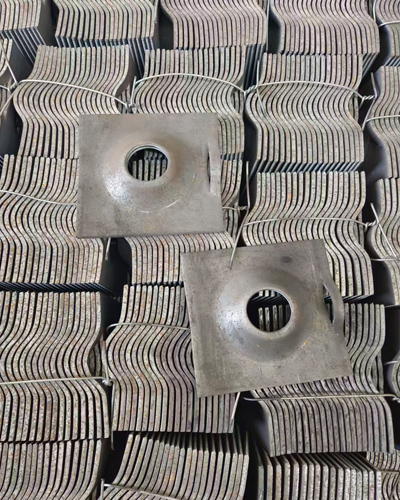

Placa abovedada galvanizada
- -La Placa Domo Galvanizada está fabricada en acero laminado en caliente de 120 a 200 milímetros de ancho.
- -La Placa Domo Galvanizada ayuda a distribuir el techo.tornilloCargue uniformemente en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- - Placa abovedada de referencia a la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -El recubrimiento galvanizado está disponible para proteger las placas de la corrosión.
Placa abovedada galvanizada
TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.ElPlaca abovedada galvanizadaSe utiliza junto con un perno de fricción o un perno de rosca para formar un sistema de soporte completo. La configuración de domo refuerza mucha más capacidad de carga.
Especificaciones de la placa galvanizada abovedada
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP |
120 | 120 | 4 |
0.45 |
Y |
| TRDP | 125 |
125 |
4 |
0.49 |
Y |
| TRDP | 150 |
150 |
4 |
0.71 |
Y |
| TRDP | 150 |
150 |
5 |
0.88 |
Y |
| TRDP | 150 |
150 |
6 |
1.06 |
Y |
| TRDP | 150 |
150 |
8 |
1.42 |
Y |
| TRDP | 150 |
150 |
12 |
2.12 |
norte |
| TRDP | 200 |
200 |
4 |
1.26 |
Y |
| TRDP |
200 |
200 |
5 |
1.57 |
Y |
| TRDP | 200 |
200 |
8 |
2.51 |
norte |
| TRDP | 200 |
200 |
10 |
3.14 |
norte |
| TRDP | 200 |
200 |
12 |
3.77 |
norte |
| TRDP | 200 |
200 |
14 |
4.40 |
norte |
| TRDP | 200 |
200 |
16 |
5.02 |
norte |
Placa abovedada galvanizada Características y ventajas
Se pueden proporcionar tamaños personalizados según las especificaciones del cliente.
El diseño de la cúpula aumenta significativamente la capacidad de carga.
Cuenta con un diseño de oreja de perro para colgar cómodamente las líneas de servicio.
El diámetro del agujero en elperno de fricciónLa placa excede el diámetro del perno en 2 mm
Para las placas de pernos roscados, el diámetro del orificio suele ser 4-5 mm más grande que el perno, a menos que se use con una bola de domo.
Disponible en acabado negro o galvanizado en caliente para mayor durabilidad.
Placa abovedada galvanizadaPaquete
Las placas abovedadas se embalan con láminas de alambre, cajas de madera contrachapada, paletas de acero y películas de envoltura.
