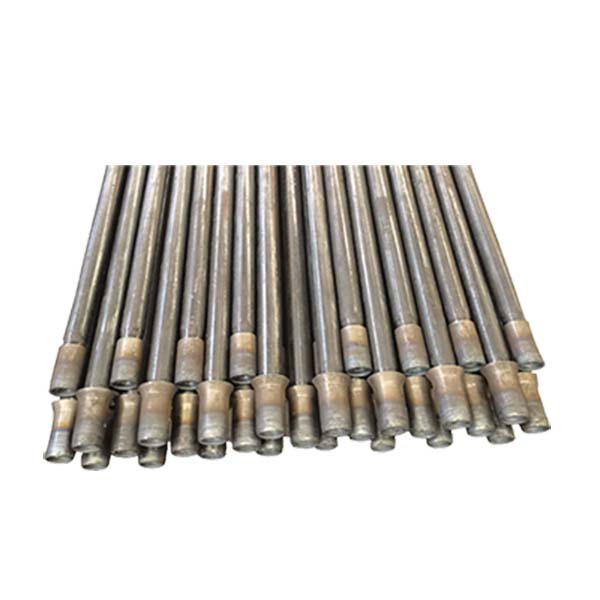

Swellex MN12
- -Swellex MN12 es un perno de fricción fabricado a partir de tubos de acero prensado.
- -Swellex MN12 se expande y se despliega en el agujero de la roca a través de la presión del agua.
- -La instalación es cómoda y rápida y puede proporcionar un soporte uniforme para los estratos de roca.
- -Es adecuado para estratos rocosos en diversas condiciones.
Swellex MN12
Los pernos Swellex, también conocidos como pernos de anclaje de expansión hidráulica, son pernos tubulares de doble capa fabricados con tubos de acero sin costura, cuyo diámetro exterior es mayor que el diámetro del orificio del anclaje. Tras colocar el tubo de acero en el orificio del perno, se expande con agua a alta presión. Durante la expansión, el perno Swellex se deforma y la pared del tubo se adhiere completamente a la pared irregular del orificio. La fuerza de fricción y la fuerza de autobloqueo generadas a lo largo del perno refuerzan el macizo rocoso. Ofrecen las ventajas de una construcción sencilla, anclaje completo y una gran fuerza de anclaje.
Características principales del Swellex MN12

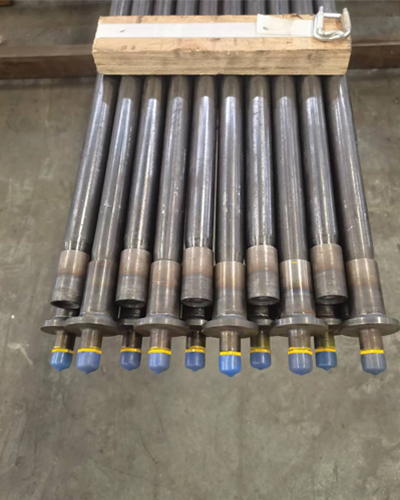

La instalación es sencilla y no requiere resina ni lechada.
Estable a pesar de las vibraciones y las diferentes resistencias de las rocas.
El amplio rango de expansión garantiza una distribución uniforme de la carga.
Soporte estructural inmediato tras la instalación.
Dos diseños de Swellex MN12
> Swellex MN12
> Nuevo perno mejorado con válvula antirretorno que limita el "resorte" brindando mayor resistencia a la extracción y manteniendo una expansión de alta resistencia.
Artículo Descripción |
Tubo Espesoress (mm) |
Perno inflado Sí (mm) |
Agujero de perforación Sí (mm) |
Mínimo UTS (mm) |
Alargamiento% | Masa /Metro |
Inflación Presión (MPa) |
| 28mm | 2 | 41 | 32-39 | 120 | 20 | 2 kg/m | 30 |
>Swellex MN12Accesorios
Placa abovedada o placa estrella.
> Swellex MN12llongitud
Longitud (metro) |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 | 2.7 |
3.0 |
Peso (kg) |
2.5 | 3.1 | 3.7 | 4.3 | 4.9 | 5.5 | 6.1 |
> Superficie: Negra / revestida de plástico / difusión térmica o según pedido.
