plato plano
- -TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.
- -La placa TONRY ayuda a distribuir la carga de los pernos del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -Las placas planas se pueden combinar con pernos de cable para brindar soporte.
- -Las placas planas están disponibles en dos modelos diferentes: de un solo orificio y de doble orificio, diseñadas para alojar pernos de un solo cable y pernos de doble cable, respectivamente.
plato plano Introducción
La placa plana es para transmitir el empuje generado por el par de bloqueo de la tuerca al lado superior para generar la fuerza de anclaje inicial y, al mismo tiempo, transmitir la presión del lado superior de la calzada al perno para generar resistencia de trabajo, fortalecer la roca circundante y evitar el desplazamiento de la calzada superior.
Especificaciones de la placa plana
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRFP | 150 | 150 | 12 | 2.12 | norte |
| TRFP | 200 | 200 | 4 | 1.26 | norte |
| TRFP | 200 | 200 | 8 | 2.51 | norte |
| TRFP | 200 | 200 | 12 | 3.77 | norte |
| TRFP | 200 | 200 | 14 | 4.40 | norte |
| TRFP | 200 | 200 | 16 | 5.02 | norte |
Características y ventajas de las placas planas
Se pueden proporcionar tamaños personalizados según las necesidades específicas de los clientes.
Adecuado para minas con espacio limitado en la parte superior.
Apropiado para uso en superficies rocosas mayoritariamente planas.
Ideal para áreas que requieren un ajuste angular mínimo o nulo.
Se ofrecen placas con múltiples orificios para asegurar tanto los tubos de ventilación como los tubos de lechada cuando se utilizan con pernos de cable.
Se ofrece con una opción de acabado negro o galvanizado en caliente.

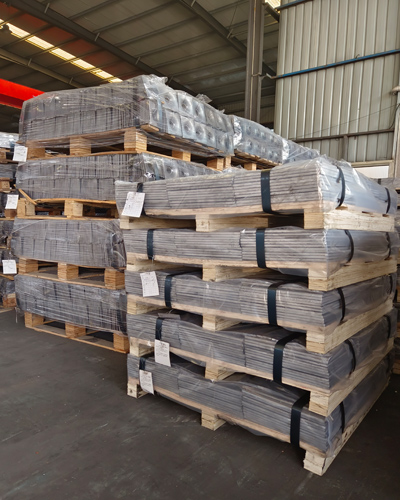

Paquete de placa plana
Las placas planas se embalan con cajas de madera contrachapada, paletas de acero y películas para envolver.
