Perno de fricción -33-600 mm
- -Perno de fricción -33-600mm referencia a la norma AS/NZS1594 / ASTM A1011.
- -Está disponible galvanizado por difusión térmica para el perno de fricción.
- -El perno de fricción se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
- -Proporcionar a los clientes una prueba de tracción para los pernos de fricción después de la instalación.
Funciones del perno de fricción -33-600 mm
El perno de fricción -33-600 mm es un sistema de soporte del suelo por fricción. Cuando se inserta un perno de fricción en un orificio de perforación con un diámetro más pequeño, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales en la superficie del techo de roca a lo largo de toda la longitud y sujeta firmemente la roca.
Perno de fricción -33-600 mm Características y ventajas
Fabricado con banda de acero de alta resistencia.
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes.
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Perno de fricción -33-600 mm Propiedades mecánicas
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 130 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Perno de fricción -33-600 mm Accesorios
Placa de rodamiento, conductor, collarín de tracción.

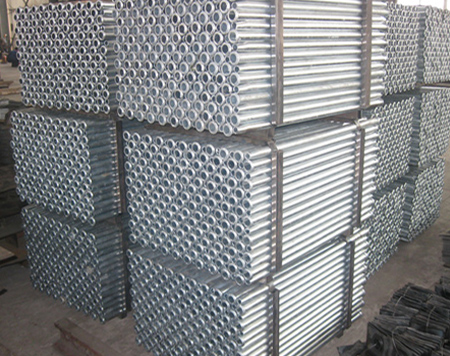

Perno de fricción -33-600 mm de longitud y paquete
Longitud: 450-3000 mm según lo especificado
Paquete: 100 Uds.— 300 piezas cada paquete según lo especificado
Aplicaciones de pernos de fricción -33-600 mm
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
como trabajar
Evalúe minuciosamente las condiciones del suelo antes de la instalación.
Seleccione la broca adecuada y taladre un orificio que se ajuste al diámetro y la longitud del perno de fricción, asegurándose de que el orificio sea al menos 150 mm más largo que el perno.
Fije una placa al perno de fricción, colocando la cúpula contra el anillo y el extremo cónico hacia adelante.
Instale pernos de fricción perpendiculares a la superficie de la roca para una efectividad óptima.
Inserte la plataforma rodante en el perno e introdúzcala en el orificio hasta que la placa presione firmemente contra la roca.
Evite martillar el perno de fricción una vez que la placa esté firmemente sujeta a la roca para evitar daños en el extremo del perno.
Realice pruebas de tracción para verificar la resistencia del anclaje inicial de los pernos de fricción después de la instalación.
