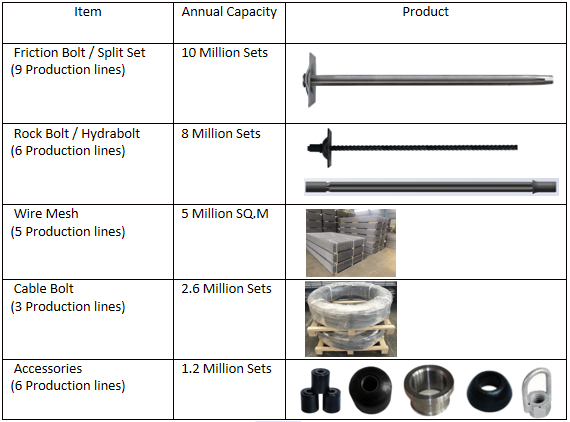

Perno de fricción -39-1200 mm
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje a los estratos rocosos.
- -Perno de fricción -39-1200 mm, hecho de una tira de acero de alta resistencia, laminado en forma de C con una ranura longitudinal para el acoplamiento. Diseñado con un extremo cónico para simplificar la inserción en un orificio perforado, el extremo opuesto está soldado de forma segura a un anillo que ancla la placa de soporte.
- -Perno de fricción -39-1200 mm referencia a la norma AS/NZS1594 / ASTM A1011
- -Proporcionar a los clientes una prueba de tracción para los pernos de fricción después de la instalación.
Funciones del perno de fricción -39-1200 mm
El perno de fricción -39-1200 mm es un sistema de soporte de suelo por fricción. Cuando el perno de fricción se inserta en un orificio de perforación con un diámetro más pequeño, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales en la superficie del techo de roca a lo largo de toda la longitud y lo sujeta firmemente. la roca.
Perno de fricción -39-1200 mm Características y ventajas
Soporte friccional inmediato en axial y radial.
Fabricado con banda de acero de alta resistencia.
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes.
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de fricción -39-1200 mm
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 130 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 |
|
Perno de fricción -39-1200 mm Accesorios
Placa de rodamiento, conductor, collarín de tracción.
Perno de fricción -39-1200 mm de longitud y paquete
Longitud: 450-3000 mm según lo especificado
Paquete: 100 Uds.— 300 piezas cada paquete según lo especificado
Aplicaciones de pernos de fricción -39-1200 mm
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
como trabajar
Antes de la instalación, evalúe minuciosamente las condiciones del terreno.
Seleccione la broca adecuada y cree un orificio según el diámetro, la longitud y el procedimiento de perforación especificado del perno, asegurándose de que el orificio se extienda al menos 150 mm más allá de la longitud del perno de fricción.
Coloque una placa al perno de fricción, asegurándose de que la cúpula esté contra el anillo y el extremo cónico esté hacia adelante.
Asegúrese de que los pernos de fricción estén instalados perpendiculares a la superficie de la roca para una máxima estabilidad.
Inserte la plataforma rodante en el perno e introduzca el perno de fricción en el orificio hasta que la placa entre en contacto firmemente con la superficie de la roca.
Evite golpear el perno de fricción una vez que la placa esté firmemente fijada a la superficie de la roca para evitar dañar el extremo del perno.
Después de la instalación, realice pruebas de tracción para verificar la resistencia del anclaje inicial de los pernos de fricción.
