Perno de fricción de 47 mm
- -El perno de fricción de 47 mm, hecho de una tira de acero de alta resistencia, está laminado en forma de C y presenta una ranura longitudinal para el acoplamiento. Diseñado con un extremo cónico para simplificar la inserción en un orificio perforado, el extremo opuesto está soldado de forma segura a un anillo que ancla la placa de soporte.
- -El galvanizado por difusión térmica está disponible para el perno de fricción de 47 mm.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje a los estratos rocosos.
- -El perno de fricción de 47 mm se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
Funciones del perno de fricción de 47 mm
El perno de fricción de 47 mm (juegos divididos) es un sistema de soporte de suelo por fricción. Cuando se inserta un perno de fricción en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radicales en la superficie del techo de roca a lo largo de toda su longitud y sujeta firmemente la roca.
Características y ventajas del perno de fricción de 47 mm
Perno de fricción de 47 mm Hecho de banda de acero de alta resistencia
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes.
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de fricción de 47 mm
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Mín. Límite elástico (kN) | 80 | 90 | 100 | 120 | 135 |
| Mín. Resistencia a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo. Resistencia a la tracción (kN) | 120 | 135 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo. Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 |
|
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Accesorios para pernos de fricción de 47 mm
Placa de rodamiento, conductor, collarín de tracción.

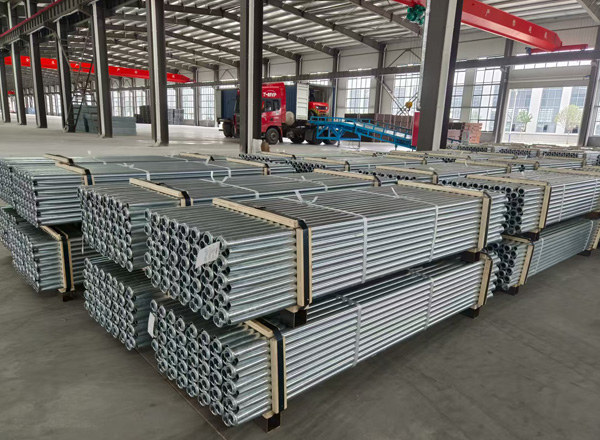

Longitud y paquete del perno de fricción de 47 mm
Longitud: 450-3000 mm según lo especificado

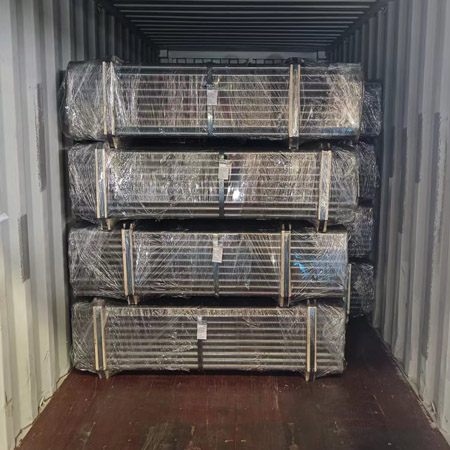

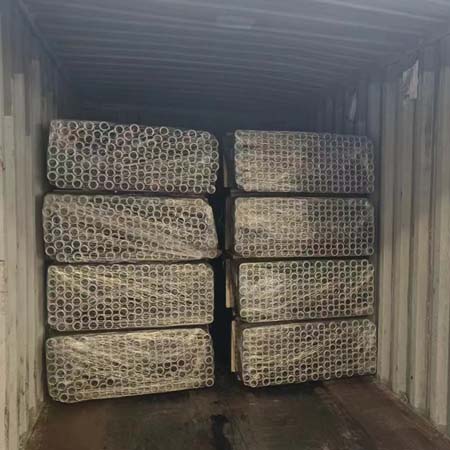

Paquete: 100 Uds.— 300 piezas cada paquete según lo especificado
Aplicaciones de pernos de fricción de 47 mm
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
Como trabajar
Se debe evaluar la naturaleza del terreno.
Elija la broca adecuada y perfore un orificio de acuerdo con el diámetro y la longitud del perno y el procedimiento de perforación, y la longitud sea al menos 150 mm más larga que la longitud del perno de fricción.
Coloque una placa sobre el perno de fricción (la cúpula contra el anillo, el extremo cónico al frente).
Los pernos de fricción de 47 mm deben instalarse perpendiculares a la superficie de la roca.
Coloque la plataforma rodante en el perno e introduzca el perno de fricción de 47 mm en el orificio hasta que la placa esté firmemente contra la superficie de la roca.
No golpee el perno de fricción cuando la placa se fije firmemente en la superficie de la roca, para evitar dañosextremo del perno de fricción.
Se realizarán pruebas de tracción para determinar el anclaje inicial de los pernos de fricción de 47 mm después de la instalación.
