Perno de fricción-47-2400 mm
- -Perno de fricción-47-2400 mm (juegos divididos)Se lamina en forma de perno en forma de C con una ranura mediante una banda de acero de alta resistencia, cuyo extremo es cónico para insertar fácilmente el perno en el orificio de perforación. En el otro extremo está soldado un anillo para sujetar la placa de soporte.
- -Perno de fricción-47-2400mm referencia a la norma AS/NZS1594 / ASTM A1011.
- -Los pernos de fricción-47-2400 mm han pasado pruebas en muchas minas y se han suministrado de manera constante durante varios años.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje a los estratos rocosos.
Funciones del perno de fricción: 47-2400 mm
Friction Bolt-47-2400mm es un sistema de soporte de suelo por fricción. Cuando se inserta un perno de fricción en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radicales en la superficie del techo de roca a lo largo de toda su longitud y sujeta firmemente la roca.
Perno de fricción-47-2400 mm Características y ventajas
Fabricado con banda de acero de alta resistencia.
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes.
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de fricción: 47-2400 mm
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 32-35 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 |
120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 130 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Perno de fricción-47-2400 mm Accesorios
Placa de rodamiento, conductor, collarín de tracción.

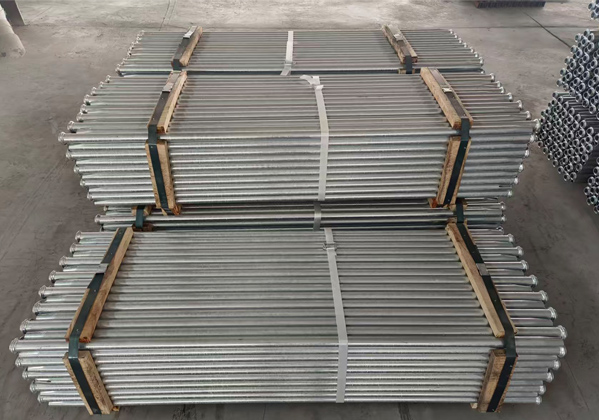

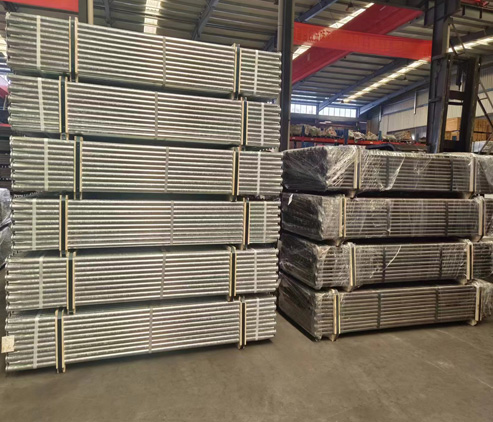

Perno de fricción: 47-2400 mm de longitud y paquete
Longitud: 450-3000 mm según lo especificado
Paquete: 100 Uds.— 300 piezas cada paquete según lo especificado
Aplicaciones de pernos de fricción: 47-2400 mm
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
Como trabajar
Evaluar minuciosamente las características del terreno antes de comenzar.
Seleccione una broca adecuada y cree un orificio que coincida con el diámetro y la longitud del perno de fricción.
asegurándose de que el orificio se extienda al menos 150 mm más allá de la longitud del perno según el procedimiento de perforación especificado.
Coloque una placa al perno de fricción, asegurándose de que la cúpula mire hacia el anillo y el extremo cónico esté colocado hacia adelante.
Asegúrese de que los pernos de fricción estén instalados en ángulo recto con respecto a la superficie de la roca para lograr la máxima estabilidad.
Inserte la plataforma rodante en el perno e introdúzcala en el orificio hasta que la placa haga contacto firme con la superficie de la roca.
Una vez que la placa esté firmemente sujeta a la roca, evite martillar más el perno de fricción para evitar dañar el extremo del perno.
Después de la instalación, realice pruebas de tracción para evaluar la resistencia del anclaje inicial de los pernos de fricción.
