Perno de techo de fricción
- -La materia prima está hecha de tira de acero de aleación de alta resistencia.
- -Alta resistencia al rendimiento y alta resistencia a la tracción.
- -Tiene alta resistencia al corte y a la tracción.
- -No se requiere agente de anclaje.
- -Procedimiento de instalación simple, ahorra costos.
Perno de techo de fricción
Los pernos de fricción para techos están fabricados con acero de alta resistencia, con una resistencia a la tracción excepcional, y se adaptan fácilmente a diversas condiciones geográficas complejas. El diseño único de la unión de tuberías simplifica enormemente la instalación, evitando operaciones complejas, lo que ahorra considerablemente tiempo y mano de obra. Además, ofrece un excelente efecto de anclaje y mejora eficazmente la estabilidad de la roca circundante.
Perno de techo de fricción, ventajas técnicasmontaje
Capacidad de soporte de placa de alta resistencia, el cuerpo de la varilla que el anillo de retención quita la fuerza de soporte que el poste.
Método de aplicación
1. Según el requisito de diseño, taladre un orificio con una herramienta de perforación.
2. Utilice la presión del viento para volar el polvo de roca del agujero.
3. La placa de anclaje de la varilla equipada con un amortiguador se atornillará en el orificio perforado.
Propiedades mecánicas de los pernos de techo de fricción
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 |
35-38 |
38-40 |
43-45.Kh |
|
| Límite elástico mínimo (kN) | 80 |
90 |
100 |
120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 |
120 |
132 |
165 |
180 |
| Resistencia a la tracción típica (kN) | 120 |
130 |
150 |
180 |
200 |
| Alargamiento (A%) | ≥20 |
≥20 | ≥20 | ≥20 | |
| Fondeo típico (toneladas/m) | 4-6 |
4-7 |
5-8 |
6-10 |
|
| Placa de apoyo (mm) | 150X150X4 | 150X150X4 | 150X150X4.5 | 150X150X4 200X200X4 Plato combinado |
|
Método de aplicación del perno de techo de fricción
1. Según el requisito de diseño, taladre un orificio con una herramienta de perforación.
2. Utilice la presión del viento para volar el polvo de roca del agujero.
3. La placa de anclaje de la varilla equipada con un amortiguador se atornillará en el orificio perforado.
Perno de techo de fricción Acaccesorios
Placa de apoyo, controlador, prueba PuTodo el cuello.

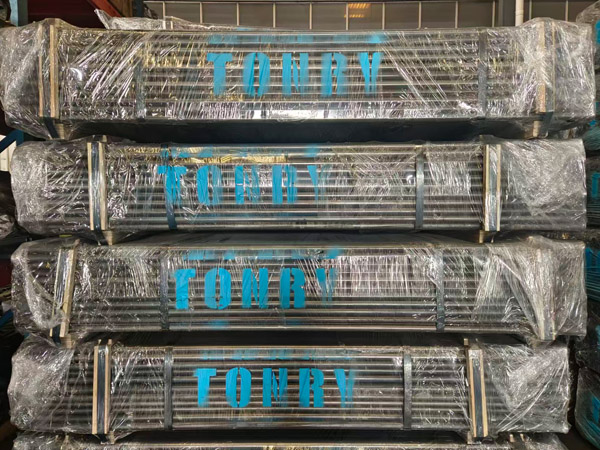

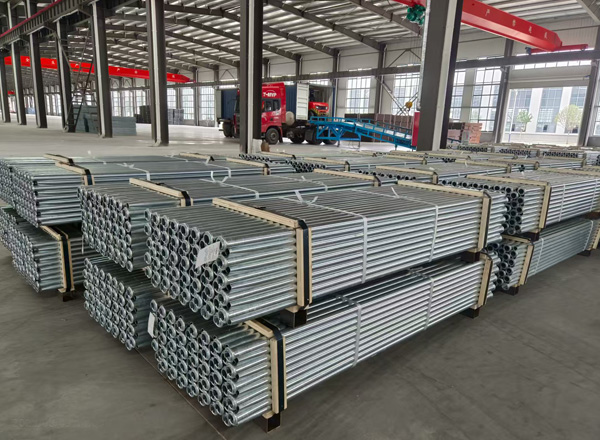

Longitud y paquete de pernos de techo de fricción
Longitud: 450-3000 mm según lo especificado
Paquete: 100 piezas— 300 piezas cada paquete según lo especificado
