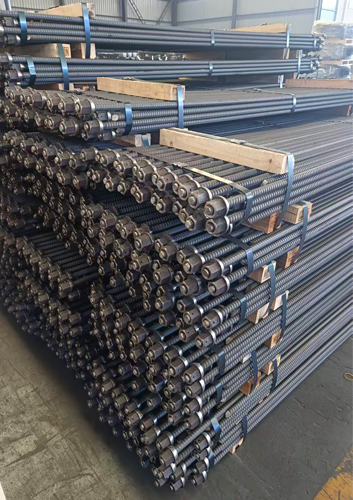

Perno de barra roscada completa
- -El perno de la barra de rosca completa estáhecho de barra nervada laminada en caliente. que tiene un gran efecto de anclaje y se puede cortar según las demandas.
- -Generalmente combinado con placas de estrella, proporciona fuerza de anclaje a los estratos rocosos.
- -Perno de barra roscada completase somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
- -Proporcionar a los clientes una prueba de extracción paraPerno de barra roscada completaDespués de la instalación.
Funciones completas del perno de barra roscada:
Se utiliza con placa frontal, bola abovedada, arandela antifricción y tuerca.
El perno completo de la barra de rodadura puede ser un sistema eficaz de refuerzo de rocas para el soporte del suelo.
Características y ventajas del perno de barra roscada completa:
Disponible con banda de rodadura izquierda o derecha.
Las nervaduras de rosca más altas mezclan mejor la resina y mejoran el anclaje.
Adecuado para usar con cartuchos de resina o lechada de cemento.
Tiene la misma fuerza en toda la longitud.
Gracias al hilo continuo en toda su longitud. la tuerca se puede fijar hacia arriba en cualquier lugar. Esto aumentará el índice de utilización del material y ahorrará costos.
Disponible en negro o galvanizado en caliente.
Propiedades mecánicas del perno de barra roscada completa
| ARTÍCULO NO | dia | MASA | LÍMITE DE RENDIMIENTO≥335MPa | LÍMITE DE RENDIMIENTO≥500MPa | LÍMITE DE RENDIMIENTO≥890MPa | ||||||
| (mm) | (kg/m) | PRODUCIR (kN) |
DE TENSIÓN (kN) |
ALARGAMIENTO | PRODUCIR (kN) |
DE TENSIÓN (kN) |
ALARGAMIENTO | PRODUCIR (kN) |
DE TENSIÓN (kN) |
ALARGAMIENTO | |
| dieciséis | dieciséis | 1.5 | ≥67 | ≥97 | ≥17% | ≥100 | ≥135 | ≥15% | ≥178 | ≥231 | ≥9% |
| 18 | 18 | 1.9 | ≥85 | ≥123 | ≥17% | ≥127 | ≥171 | ≥15% | ≥226 | ≥293 | ≥9% |
| 20 | 20 | 2.4 | ≥105 | ≥152 | ≥17% | ≥157 | ≥211 | ≥15% | ≥280 | ≥364 | ≥9% |
| 22 | 22 | 2.9 | ≥126 | ≥182 | ≥17% | ≥189 | ≥255 | ≥15% | ≥337 | ≥438 | ≥9% |
Placa de soporte de perno de barra roscada completa:
Plato redondo, plato abovedado
Accesorios para pernos de barra roscada completa:
Tuerca abovedada, tuerca hexagonal, arandela antifricción, bola abovedada
Longitud y paquete completos del perno de la barra roscada

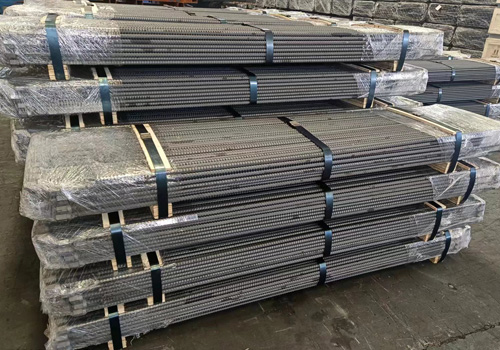

Los pernos se empaquetan en paquetes.
Los accesorios para pernos, como tuercas, arandelas antifricción y bolas abovedadas, se suministran montados en pernos de roca en la configuración solicitada.
Aplicaciones de pernos de barra roscada completa:
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
