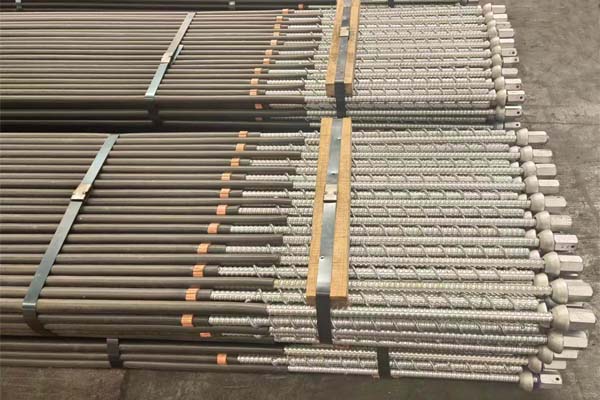

Perno de resorte despegado
- -El cuerpo principal del perno de resorte desunido es un perno de barra de rosca completa, con el extremo superior enrollado en forma de resorte usando alambre de acero.
- -El alambre de acero en forma de resorte puede mezclar bien la resina.
- -La instalación es rápida y cómoda, proporcionando un soporte estable a los estratos rocosos.
- -Se puede colocar una funda de plástico sobre la sección central para proporcionar capacidades dinámicas al perno de resorte.
Funciones del perno de resorte despegado:
Perno de resorte desadherido que se utiliza con una placa frontal, una bola abovedada, una arandela antifricción y una tuerca.
Un perno de barra de rosca completa puede ser un sistema eficaz de refuerzo de rocas para el soporte del suelo.
Características y ventajas del perno de resorte desunido:
Se ofrece con rosca izquierda o derecha.
Las nervaduras de rosca mejoradas garantizan una mejor mezcla de resina y un anclaje reforzado.
Compatible tanto con cartuchos de resina como con lechada de cemento.
Mantiene una fuerza constante en toda su longitud.
La rosca continua permite la fijación de tuercas en cualquier punto a lo largo, lo que mejora la utilización del material y reduce los costos.
Disponible en acabado negro o galvanizado en caliente.
Propiedades mecánicas del perno de resorte despegado
| NUMERO DE ARTÍCULO | dia | MASA | LÍMITE DE RENDIMIENTO≥335MPa | LÍMITE DE RENDIMIENTO≥500MPa | LÍMITE DE RENDIMIENTO≥890MPa | ||||||
| (mm) | (kg/m) | PRODUCIR (kN) |
DE TENSIÓN (kN) |
ALARGAMIENTO | PRODUCIR (kN) |
DE TENSIÓN (kN) |
ALARGAMIENTO | PRODUCIR (kN) |
DE TENSIÓN (kN) |
ALARGAMIENTO | |
| 20 | 20 | 2.4 | ≥105 | ≥152 | ≥17% | ≥157 | ≥211 | ≥15% | ≥280 | ≥364 | ≥9% |
| 22 | 22 | 2.9 | ≥126 | ≥182 | ≥17% | ≥189 | ≥255 | ≥15% | ≥337 | ≥438 | ≥9% |
Placa de soporte de perno de resorte despegada:
Plato redondo, plato abovedado
Accesorios para pernos de resorte despegados:
Tuerca abovedada, tuerca hexagonal, arandela antifricción, bola abovedada

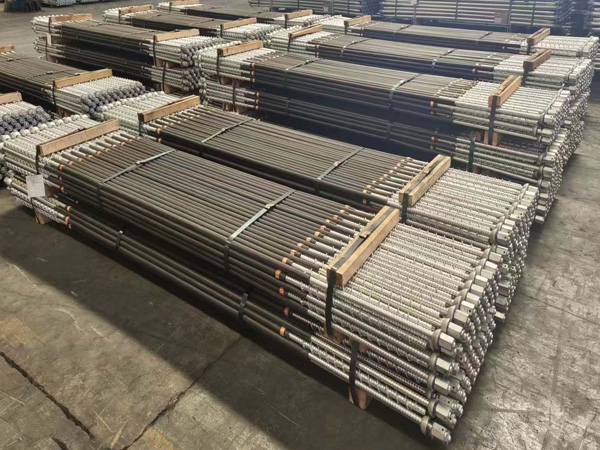

Longitud y paquete del perno de resorte despegado
Los pernos se empaquetan en paquetes.
Los accesorios de pernos, como tuercas, arandelas antifricción y bolas abovedadas, se instalan en pernos de roca en la configuración solicitada.
Aplicaciones de pernos de resorte despegados:
minas
Túneles
Pendientes
Lugares que necesitan apoyo terrestre.
