Placa abovedada 200X200X4

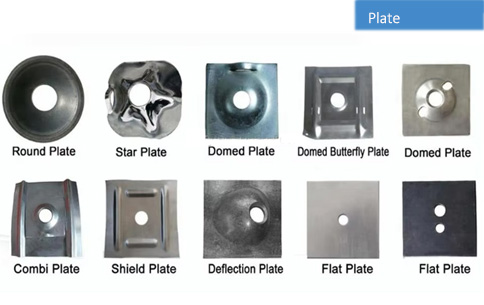

- -TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.
- -La placa abovedada de 200x200x4 ayuda a distribuir la carga de los pernos del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -La placa abovedada de 200x200x4 está fabricada con acero laminado en caliente de 120-200 milímetros de ancho.
- -Placa abovedada de 200x200x4 mm, conforme a la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -El recubrimiento galvanizado está disponible para proteger las placas contra la corrosión.
Placa abovedada 200X200X4
La placa abovedada tiene una estructura estable, es fácil de instalar, posee un diseño único y ofrece una excelente capacidad de carga. Se utiliza ampliamente en el sostenimiento de techos de minas, diversos túneles, minas de carbón, minas de metales y taludes de carreteras, entre otros, proporcionando un soporte muy eficaz.
Placa abovedada 200X200X4 Especificacionescationes
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 |
Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 | Y |
| TRDP | 150 | 150 | 8 | 1.42 | Y |
| TRDP | 150 | 150 | 12 | 2.12 |
norte |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 |
Y |
| TRDP | 200 | 200 | 8 | 2.51 | norte |
| TRDP | 200 | 200 | 10 | 3.14 | norte |
| TRDP | 200 | 200 | 12 | 3.77 | norte |
| TRDP | 200 | 200 | 14 | 4.40 | norte |
| TRDP | 200 | 200 | 16 | 5.02 | norte |
Placa abovedada 200x200x4: Características y ventajas
Se pueden proporcionar tamaños personalizados para satisfacer las necesidades específicas del cliente.
El diseño de la cúpula aumenta significativamente la capacidad de carga.
Incluye una opción de gancho para colgar fácilmente los cables de servicio.
El diámetro del orificio de la placa del perno de fricción es 2 mm más grande que el perno mismo.
El diámetro del orificio de la placa del perno roscado es aproximadamente 4-5 mm mayor que el del perno, a menos que se utilice con una bola abovedada.
Disponible en acabado negro o galvanizado en caliente.
Paquete de placas abovedadas de 200x200x4
Las placas abovedadas se embalan con tiras de alambre, cajas de madera contrachapada, paletas de acero y películas de embalaje.
Tonry colabora con el fabricante especializado en el desarrollo de nuevos productos de soporte, de acuerdo con los diferentes requisitos de una variedad de placas personalizadas de diferentes empresas mineras.
