Placa abovedada 200X200X5
- -TONRY diseña y fabrica una amplia gama de placas y placas combinadas que se utilizan con diversos pernos de roca.
- -La placa TONRY ayuda a distribuir la carga de los pernos del techo de manera uniforme en todas las direcciones para evitar que los estratos sueltos caigan entre los pernos de roca.
- -La placa abovedada está hecha de acero laminado en caliente de 120 a 200 milímetros de ancho.
- -Acero laminado en caliente referencia a la norma GBT3524-2015.
- - Placa abovedada de referencia a la norma AS/NZS 1594:2002.
- -Proporciona un soporte estable para el perno incluso en capas de roca rugosas.
- -El recubrimiento galvanizado está disponible para proteger las placas de la corrosión.
La placa abovedada es un producto utilizado para soportar pernos de anclaje. Su función es proporcionar soporte y distribuir la carga entre el perno de anclaje y la mina de carbón o cuerpo rocoso para evitar que falle debido a una carga excesiva. El diseño de las tarimas suele ser redondo o cuadrado, y se seleccionan placas de diferentes tamaños según el diámetro y la longitud de los pernos de anclaje.
Tonry con la placa de perno fabricada, placa de cable con lámina de aleación hecha de un diseño de contorno especial, efecto mecánico, liviano y fácil de instalar, con todo tipo de pernos, instalaciones de cable, mejora el efecto de control de la superficie.
Especificaciones de la placa abovedada 200X200X5
| Tipo de placa | Longitud (mm) |
Ancho (mm) |
Espesor (mm) |
Peso unitario (kg) |
oreja de perro |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 | Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 |
Y |
| TRDP | 150 | 150 | 8 | 1.42 | Y |
| TRDP | 150 | 150 | 12 | 2.12 | norte |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 | Y |
| TRDP | 200 | 200 | 8 |
2.51 | norte |
| TRDP | 200 | 200 | 10 | 3.14 | norte |
| TRDP | 200 | 200 | 12 | 3.77 | norte |
| TRDP | 200 | 200 | 14 | 4.40 | norte |
| TRDP | 200 | 200 | 16 | 5.02 | norte |
Placa abovedada 200X200X5 Características y ventajas
También disponibles tamaños alternativos según requerimiento del cliente.
La configuración de la cúpula refuerza mucho más la capacidad de carga.
Disponible en forma de oreja de perro para colgar líneas de servicio.
El diámetro del orificio de la placa del perno de fricción es 2 mm más grande que el del perno.
El diámetro del orificio de la placa del perno roscado es aproximadamente 4-5 mm más grande que el del perno, excepto cuando se utiliza con bola de domo.
Disponible en negro o galvanizado en caliente.

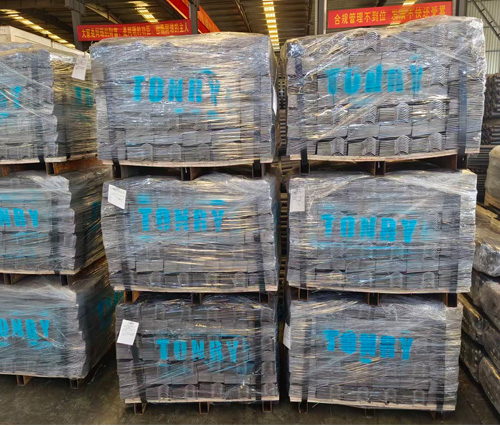

Paquete de placa abovedada 200X200X5
Las placas abovedadas se embalan con láminas de alambre, cajas de madera contrachapada, paletas de acero y películas para envolver.
Como parte importante del sistema de soporte de pernos de anclaje, el rendimiento de la placa afecta directamente su efecto de soporte. Tonry, fabricante especializado en el desarrollo de nuevos productos de soporte, se adapta a los diferentes requisitos de diversas placas personalizadas de diferentes compañías mineras.
