Perno de fricción-33-1200 mm
- -Generalmente se combina con placas abovedadas, proporcionando fuerza de anclaje a los estratos rocosos.
- El perno de fricción 33-1200 mm, fabricado con una tira de acero de alta resistencia, se conforma mediante laminación en forma de C con una ranura longitudinal para su acoplamiento. Diseñado con un extremo cónico para facilitar su inserción en un orificio perforado, el extremo opuesto está soldado firmemente a un anillo que fija la placa de apoyo.
- -Perno de fricción-33-1200 mm según la norma AS/NZS1594 / ASTM A1011.
- -Para el perno de fricción se ofrece la opción de galvanizado por difusión térmica.
Funciones del perno de fricción-33-1200 mm
El perno de fricción 33-1200 mm es un sistema de soporte de terreno por fricción. Cuando el perno se inserta en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales en la superficie del techo de roca a lo largo de toda su longitud y sujeta firmemente la roca.
Características y ventajas del perno de fricción de 33-1200 mm
Fabricado con banda de acero de alta resistencia
Soporte independiente sin placa
Fácil de instalar
Soporte de fricción inmediato en dirección axial y radial
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de fricción-33-1200 mm
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Anclaje típico (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 |
|
| Placa de apoyo (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 200x200x5 plato combinado |
|
Accesorios para perno de fricción - 33-1200 mm
Placa de apoyo, Controlador, Collar de tracción.

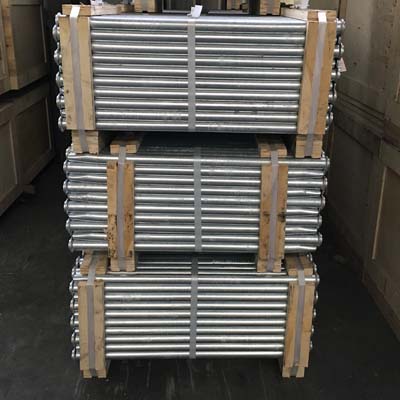

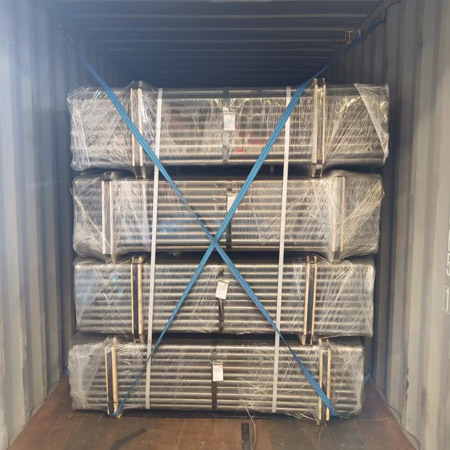

Paquete de pernos de fricción de 33-1200 mm
Paquete: 100 unidades— 300 unidades por paquete, según se especifica
Aplicaciones del perno de fricción-33-1200 mm
minas
Pendientes
Túneles
Lugares que necesitan apoyo terrestre
como trabajar
Antes de la instalación, es esencial evaluar las características del terreno.
Seleccione una broca adecuada y perfore un orificio del tamaño del perno, según su diámetro, longitud y el método de perforación especificado. El orificio debe tener una longitud al menos 150 mm superior a la del perno de fricción.
Coloque una placa sobre el perno de fricción, posicionando la cúpula contra el anillo con el extremo cónico hacia adelante.
Para una eficacia óptima, asegúrese de que los pernos de fricción estén instalados perpendicularmente a la superficie de la roca.
Inserte un punzón de accionamiento en el perno y empuje el perno de fricción en el orificio hasta que la placa haga contacto de forma segura con la superficie de la roca.
Una vez que la placa esté firmemente sujeta a la roca, evite golpear más el perno de fricción para prevenir posibles daños en su extremo.
Tras la instalación, realice pruebas de tracción para verificar la resistencia de anclaje inicial de los pernos de fricción.
