Perno de fricción - 33-900 mm
- -Los pernos de fricción han superado pruebas en muchas minas y se han suministrado de forma continua durante varios años.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje para los estratos rocosos.
- -El perno de fricción se somete a pruebas de tracción muy rigurosas para garantizar la calidad del producto.
- -El perno de fricción de 33 mm y 900 mm se fabrica mediante laminación con una banda de acero de alta resistencia, formando un perno en forma de C con una ranura. Un extremo del perno es cónico para facilitar su inserción en el orificio. El otro extremo lleva un anillo soldado para sujetar la placa de apoyo.
Funciones del perno de fricción de 33-900 mm
El perno de fricción de 33 mm y 900 mm es un sistema de soporte de suelo por fricción. Cuando el perno de fricción se inserta en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales sobre la superficie del techo rocoso a lo largo de toda su longitud y sujeta firmemente la roca.
Perno de fricción de 33-900 mm: Características y ventajas
Fabricado con fleje de acero de alta resistencia.
Fácil de instalar
Soporte inmediato por fricción en dirección axial y radial
Soporte independiente sin placa
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Perno de fricción - 33 - 900 mm Propiedades mecánicas
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Anclaje típico (toneladas/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoyo (mm) | 150X150X4 | 150X150X4 | 150X150X4.5 | 150X150X4 200X200X5 Plato combinado |
|
Accesorios para pernos de fricción de 33-900 mm
Placa de apoyo, Destornillador, Collar de tracción.

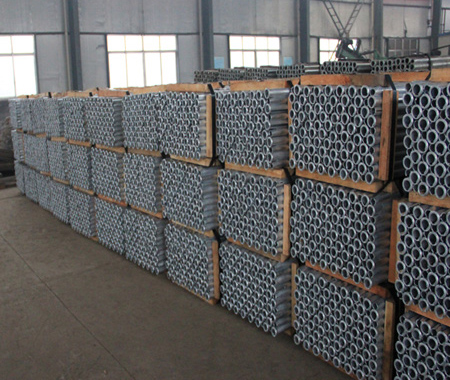

Paquete de pernos de fricción de 33-900 mm
Paquete: 100 unidades- 300 unidades por paquete según lo especificado
Perno de fricción - Aplicaciones de 33 a 900 mm
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre
como trabajar
Evalúe cuidadosamente las condiciones del terreno antes de la instalación.
Seleccione la broca adecuada y cree un orificio que se ajuste al diámetro y la longitud del perno de fricción, asegurándose de que el orificio sea al menos 150 mm más largo que el perno.
Fije una placa al perno de fricción, colocando la cúpula contra el anillo y el extremo cónico hacia adelante.
Instale los pernos de fricción perpendiculares a la superficie de la roca para un anclaje óptimo.
Utilice una plataforma rodante para insertar el perno de fricción en el orificio, continuando hasta que la placa haga contacto de forma segura con la roca.
Una vez que la placa esté bien fijada, evite golpear con un martillo el perno de fricción para evitar dañar el extremo del perno.
Tras la instalación, realice pruebas de tracción para verificar la resistencia de anclaje inicial de los pernos de fricción.
