Perno de fricción-33-1500 mm
- -Referencia de pernos de fricción según la norma AS/NZS1594 / ASTM A1011.
- -Acero laminado en caliente según la norma GBT3524-2015.
- -El perno de fricción 33-1500 mm se conforma mediante laminación en frío hasta obtener una forma de C con una ranura, gracias a una banda de acero de alta resistencia. Uno de sus extremos es cónico para facilitar su inserción en el orificio perforado. El otro extremo lleva soldado un anillo para sujetar la placa de apoyo.
- -Generalmente se combina con placas abovedadas, proporcionando fuerza de anclaje a los estratos rocosos.
Funciones del perno de fricción-33-1500 mm
El perno de fricción 33-1500 mm funciona como sistema de soporte de terreno mediante fuerzas de fricción. Al insertarse en un orificio perforado de menor diámetro, la ranura se comprime, reduciendo el diámetro del perno. Esta compresión genera fuerzas radiales contra la superficie de la roca a lo largo de todo el perno, fijándola eficazmente en su lugar.
Características y ventajas del perno de fricción 33-1500 mm
Construcción con banda de acero de alta resistencia.
Soporte de fricción axial y radial instantáneo.
Diseño sencillo y económico.
Soporte independiente, no requiere placas.
Proceso de instalación sencillo.
Disponible en acabados negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de fricción-33-1500 mm
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 |
90 | 100 | 120 | 135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Anclaje típico (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoyo (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 200x200x5 Plato combinado |
|
Accesorios para perno de fricción - 33-1500 mm
Placa de apoyo, Controlador, Collar de tracción.

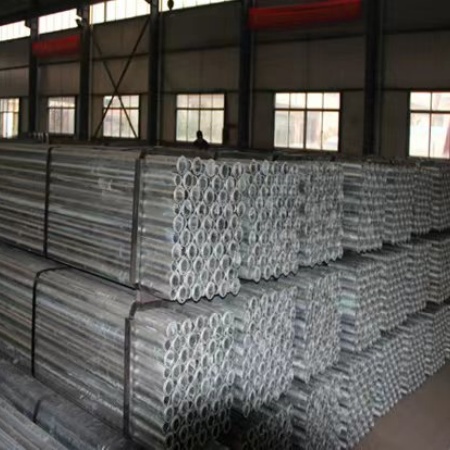

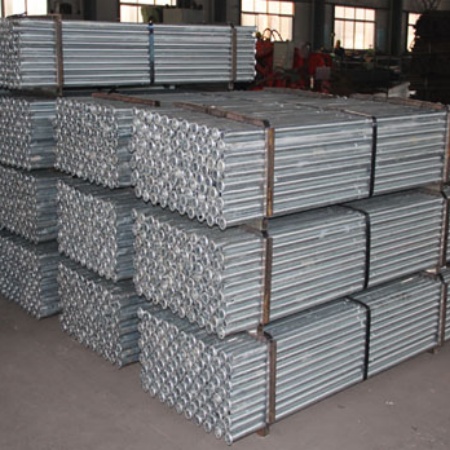

Paquete de pernos de fricción de 33-1500 mm
Paquete: 100 unidades — 300 unidades por panecillodle como sespecificado
Aplicaciones del perno de fricción-33-1500 mm
minas
Túneles
Lugares donde se necesita apoyo terrestre
Pendientes
como trabajar
Debe evaluarse la naturaleza del terreno.
Elija la broca adecuada y taladre un orificio de acuerdo con el diámetro del perno, la longitud del perno y el procedimiento de perforación, y la longitud debe ser al menos 150 mm mayor que la longitud del perno de fricción.
Coloque una placa sobre el perno de fricción (la cúpula contra el anillo, el extremo cónico en la parte delantera).
Los pernos de fricción deben instalarse perpendicularmente a la superficie de la roca.
Coloque el carro de accionamiento en los pernos y empuje el perno de fricción en el orificio hasta que la placa quede firmemente contra la superficie de la roca.
No golpee el perno de fricción cuando la placa esté firmemente fijada a la superficie de la roca, para evitar dañar el extremo del perno de fricción.
Se realizarán pruebas de tracción para determinar el anclaje inicial de los pernos de fricción después de la instalación.
