Control de tierra con anclaje por fricción
- -El anclaje de fricción para control de suelo, fabricado con una tira de acero de alta resistencia, se lamina en forma de C con una ranura longitudinal para su acoplamiento. Diseñado con un extremo cónico para facilitar su inserción en un orificio perforado, el extremo opuesto está soldado firmemente a un anillo que fija la placa de apoyo.
- -Para el control del terreno mediante anclajes de fricción se dispone de galvanización por difusión térmica.
- -Generalmente se combina con placas abovedadas, proporcionando fuerza de anclaje a los estratos rocosos.
- -El sistema de anclaje por fricción Ground Control se somete a pruebas de tracción muy rigurosas para garantizar la calidad del producto.
Funciones de control de tierra del anclaje por fricción
El sistema de anclaje por fricción para control de terreno es un sistema de soporte de terreno basado en la fricción. Al insertarse en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que genera fuerzas radiales sobre la superficie del techo rocoso a lo largo de toda su longitud, sujetando firmemente la roca.
Características y ventajas del control de suelo con anclaje por fricción
Fabricado con banda de acero de alta resistencia
Soporte de fricción inmediato en dirección axial y radial
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del anclaje por fricción para el control del terreno
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45.Kh | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Anclaje típico (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoyo (mm) | 150x150x4 | 150x150x4 | 150 x 150 x 4,5 | 150x150x5 200x200x5 Plato combinado |
|
Accesorios de control de tierra con anclaje de fricción
Placa de apoyo, collarín de tracción,Conductor.
Longitud y embalaje del anclaje de fricción para control en tierra
Longitud: 450-3000 mm según se especifique

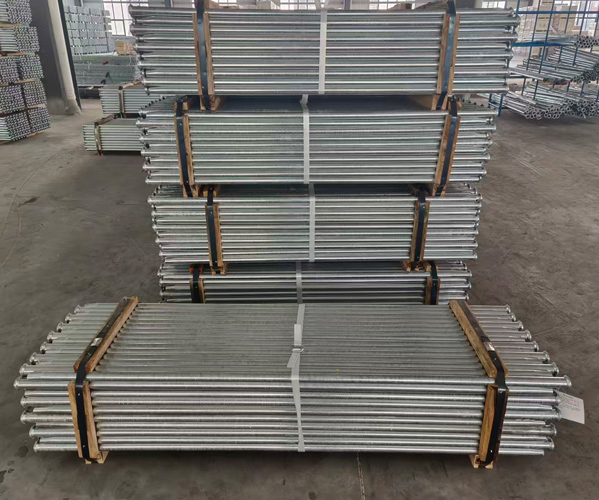

Paquete: 100 o 300 unidades por paquete, según se especifique.
Aplicaciones de control de terreno con anclajes de fricción
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre
como trabajar
En primer lugar, realice una evaluación de las condiciones del terreno.
Seleccione la broca adecuada y taladre un agujero según el diámetro y la longitud del perno, así como el método de perforación especificado.
Asegúrese de que la longitud del orificio exceda la longitud del perno de fricción en al menos 150 mm.
Fije una placa al control de anclaje por fricción en tierra, colocando la cúpula contra el anillo y el extremo cónico hacia el frente.
Instale los pernos de fricción de manera que queden perpendiculares a la superficie de la roca.
Inserte el taco de accionamiento en el perno y empuje el perno de fricción en el orificio hasta que la placa quede firmemente contra la superficie de la roca.
Evite golpear el perno de fricción una vez que la placa esté firmemente sujeta a la superficie de la roca para evitar daños en el extremo del anclaje de fricción del control del suelo.
Después de la instalación, realice pruebas de tracción para verificar la efectividad inicial del anclaje de fricción para el control del terreno.
