Soporte de tierra con anclaje de fricción
- -Los pernos de fricción son un tipo de varillas de anclaje que están completamente ancladas, refuerzan activamente la roca circundante y soportan la carga inmediatamente.
- -El galvanizado por difusión térmica está disponible para el soporte de tierra del anclaje de fricción.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje para los estratos rocosos.
- -El soporte de tierra con anclaje de fricción se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
Funciones de soporte terrestre del anclaje de fricción
El soporte de tierra con anclaje de fricción es un sistema de soporte de tierra por fricción, fabricado con una tira de acero de alta resistencia, laminado en forma de C con una ranura longitudinal para su enganche. Diseñado con un extremo cónico para facilitar su inserción en un orificio de perforación, el extremo opuesto está firmemente soldado a un anillo que ancla la placa de apoyo. Al insertar el soporte de tierra con anclaje de fricción en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que genera fuerzas radicales en la superficie del techo de roca a lo largo de toda su longitud y la sujeta firmemente.
Características y ventajas del soporte terrestre con anclaje de fricción
Fabricado con banda de acero de alta resistencia
Soporte friccional inmediato en axial y radial
Soporte independiente sin placa
Fácil de instalar
Diseño simple, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado por inmersión en caliente.
Propiedades mecánicas del soporte de tierra del anclaje de fricción
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45.Kh | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Fondeo típico (toneladas/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoyo (mm) | 150X150X4 | 150X150X4 | 150X150X4.5 | 150X150X5 200X200X5 Placa combinada |
|
Accesorios de soporte terrestre para anclajes de fricción
Tirar del cuello,Placa de apoyo, Conductor.
Longitud y paquete del soporte de tierra del anclaje de fricción

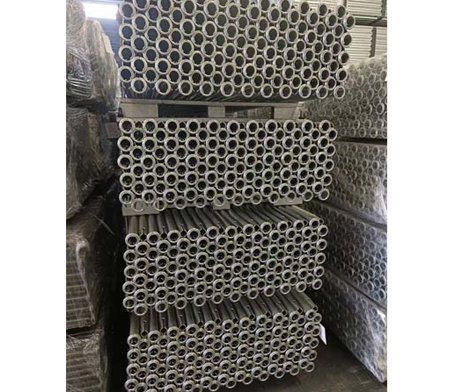

Longitud: 450-3000 mm según lo especificado

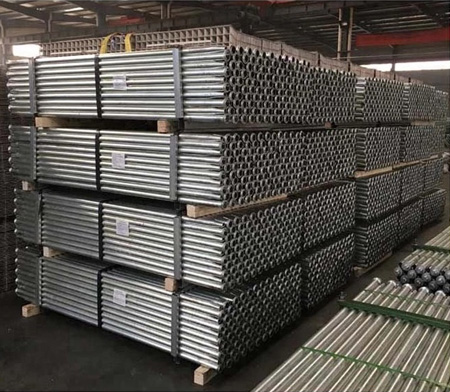

Paquete: 100 piezas - 300 piezas cada paquete según lo especificado
Aplicaciones de soporte terrestre de anclajes de fricción
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre
Cómo trabajar
En primer lugar, realice una evaluación de las condiciones del terreno.
Seleccione la broca adecuada y perfore un orificio según el diámetro y la longitud del perno, así como el método de perforación especificado.
Asegúrese de que la longitud del orificio supere la longitud del soporte de tierra del anclaje de fricción en al menos 150 mm.
Coloque una placa en el perno de fricción, posicionando la cúpula contra el anillo y el extremo cónico hacia el frente.
Instale el soporte de tierra del anclaje de fricción de manera que quede perpendicular a la superficie de la roca.
Inserte el carro del conductor en el perno y coloque el soporte de tierra del anclaje de fricción en el orificio hasta que la placa esté firmemente contra la superficie de la roca.
Evite golpear el soporte de tierra del anclaje de fricción una vez que la placa esté firmemente sujeta a la superficie de la roca para evitar dañar el extremo del perno.
Después de la instalación, realice pruebas de tracción para verificar la efectividad del anclaje inicial del soporte de tierra del anclaje de fricción.
