Soporte de tierra con perno de barra de rosca completa
- -El soporte de tierra del perno de la barra de rosca completa es Fabricado en barra de nervadura laminada en caliente, que tiene un gran efecto de anclaje y se puede cortar según las demandas.
- -Generalmente combinado con placas de estrella, proporciona fuerza de anclaje a los estratos rocosos.
- -Soporte de tierra con perno de barra de rosca completa Se somete a rigurosas pruebas de tracción para garantizar la calidad del producto.
- -Proporcionar a los clientes una prueba de tracción para Soporte de tierra con perno de barra roscada completo después de la instalación.
Funciones de soporte de tierra con perno de barra de rosca completa:
Se utiliza con placa frontal, bola abovedada, arandela antifricción y tuerca.
El perno de barra de rodadura completo puede ser un sistema eficaz de refuerzo de rocas para el soporte del suelo.
Soporte de tierra con perno de barra de rosca completa Características y ventajas:
Disponible con banda de rodadura para mano izquierda o mano derecha.
Las nervaduras de rosca más altas mezclan mejor la resina y mejoran el anclaje.
Adecuado para utilizar con cartuchos de resina o lechada de cemento.
Tiene la misma fuerza en toda la longitud.
Gracias a la rosca continua en toda su longitud, la tuerca puede fijarse hacia arriba en cualquier punto. Esto aumenta el aprovechamiento del material y ahorra costos.
Disponible en color negro o galvanizado en caliente.
Propiedades mecánicas del soporte de tierra con perno de barra de rosca completa
| Diámetro | Fuerza de producción | Resistencia a la tracción | ALARGAMIENTO A% |
Masa Metro |
Centro Sí |
Importante Sí |
|||||||
| mín. |
Tipo. |
mín. |
Tipo. |
mín. | Tipo. | ||||||||
| 20mm | 515 MPa |
162 kn |
560 MPa |
176 kn |
630 MPa |
198 kn |
710 MPa |
220 kn |
18% | 24% | 2.46 kgs |
19,5 mm | 22,5 mm |
| el se levantó | 525 MPa |
199 kn |
590 MPa |
224 kn |
652 MPa |
247 kn |
761 MPa |
289 kn |
18% | 24% | 2.98 kgs |
21,2 mm | 23,8 mm |
| 25mm | 550 MPa |
269 kn |
610 MPa |
298 kn |
684 MPa |
335 kn |
798 MPa |
391 kn |
18% | 24% | 3.85 kgs |
24,8 mm |
28,5 mm |
Placa de soporte:
Plato redondo, plato abovedado, plato combinado
Accesorios:
Tuerca abovedada, tuerca hexagonal, arandela antifricción, bola abovedada

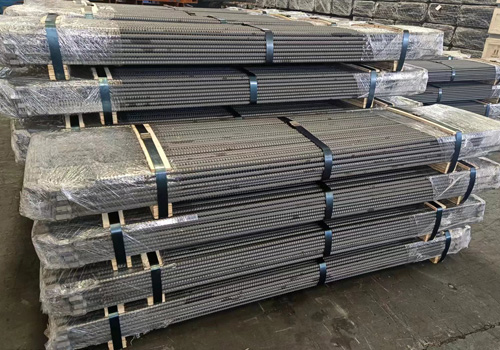

Longitud y paquete de soporte de tierra con perno de barra de rosca completa
Los tornillos se empaquetan en paquetes.
Los accesorios para pernos, como tuercas, arandelas antifricción y bolas abovedadas, se suministran montados en los pernos de roca en la configuración solicitada.
Aplicaciones:
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre
