Soporte de tierra con perno de fricción
- -El soporte de suelo con perno de fricción, hecho de una tira de acero de alta resistencia, está laminado en forma de C y presenta una ranura longitudinal para el acoplamiento. Diseñado con un extremo cónico para simplificar la inserción en un orificio perforado, el extremo opuesto está soldado de forma segura a un anillo que ancla la placa de soporte.
- -El galvanizado por difusión térmica está disponible para el soporte del suelo con pernos de fricción.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje a los estratos rocosos.
- -El soporte de tierra con pernos de fricción se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
Funciones de soporte al suelo de los pernos de fricción
El soporte de suelo con pernos de fricción es un sistema de soporte de suelo por fricción. Cuando se inserta un perno de fricción en un orificio de perforación de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radicales en la superficie del techo de roca a lo largo de toda su longitud y sujeta firmemente la roca.
Características y ventajas del soporte del suelo con pernos de fricción
Fabricado con banda de acero de alta resistencia.
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa.
Fácil de instalar
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del soporte del suelo del perno de fricción
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 32-35 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 130 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Accesorios de soporte de tierra para pernos de fricción
Conductor, Collarín,Placa de apoyo.

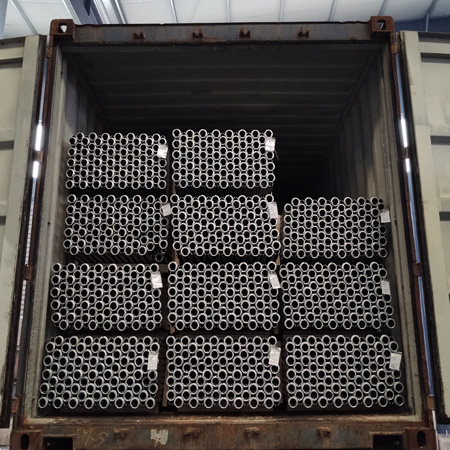

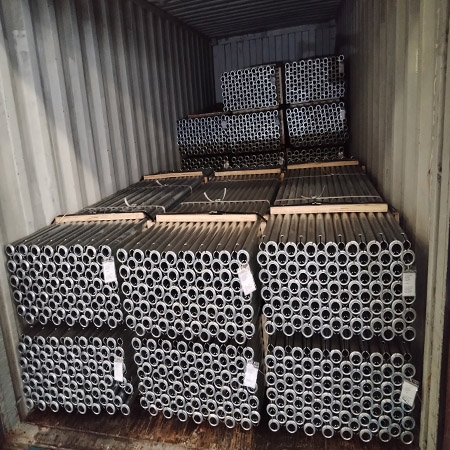

Longitud y paquete del soporte del suelo del perno de fricción
Longitud: 450-3000 mm según lo especificado
Paquete: 100 piezas - 300 piezas cada paquete según lo especificado
Aplicaciones de soporte terrestre con pernos de fricción
minas
Túneles
Pendientes
Lugares que necesitan apoyo terrestre.
Como trabajar
En primer lugar, realice una evaluación de las condiciones del terreno.
Seleccione la broca adecuada y taladre un orificio según el diámetro y la longitud del soporte del suelo del perno de fricción, así como según el método de perforación especificado.
Asegúrese de que la longitud del orificio exceda la longitud del perno de fricción en al menos 150 mm.
Fije una placa en el soporte del suelo del perno de fricción, colocando la cúpula contra el anillo y el extremo cónico hacia el frente.
Instale el soporte del suelo del perno de fricción de modo que queden perpendiculares a la superficie de la roca.
Inserte la plataforma rodante en el perno e introduzca el soporte del suelo del perno de fricción en el orificio hasta que la placa esté segura contra la superficie de la roca.
Evite golpear el perno de fricción una vez que la placa esté firmemente sujeta a la superficie de la roca para evitar daños al extremo del soporte del suelo del perno de fricción.
Después de la instalación, realice pruebas de tracción para verificar la efectividad del anclaje inicial de los pernos de fricción.
