Control de suelo del estabilizador de fricción
- -El control de suelo del estabilizador de fricción, fabricado a partir de una tira de acero de alta resistencia, tiene forma de C y presenta una ranura longitudinal para su acoplamiento. Diseñado con un extremo cónico para simplificar la inserción en un orificio perforado, el extremo opuesto está soldado de forma segura a un anillo que ancla la placa de soporte.
- -El galvanizado por difusión térmica está disponible para el control del suelo del estabilizador de fricción.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje a los estratos rocosos.
- -El estabilizador de fricción Ground Control se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
Funciones de control del suelo del estabilizador de fricción
Friction Stabilizer Ground Control es un sistema de soporte de suelo por fricción. Cuando se inserta el Friction Stabilizer Ground Control en un orificio de perforación con un diámetro más pequeño, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales en la superficie del techo de roca a lo largo de toda la longitud y sujeta firmemente la roca.
Características y ventajas del control del suelo del estabilizador de fricción
Hecho de una banda de acero de alta resistencia
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa.
Fácil de instalar
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del control del suelo del estabilizador de fricción
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 130 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Accesorios de control de suelo para estabilizador de fricción
Placa de rodamiento, conductor, collarín de tracción.
Estabilizador de fricción Control del suelo Longitud y paquete
Longitud: 450-3000 mm según lo especificado

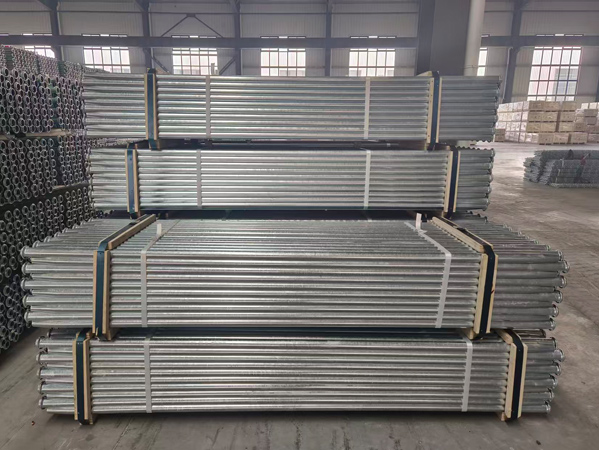

Paquete: 100 piezas - 300 piezas cada paquete según lo especificado
Aplicaciones de control del suelo con estabilizadores de fricción
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
como trabajar
En primer lugar, realice una evaluación de las condiciones del terreno.
Seleccione la broca adecuada y taladre un orificio según el diámetro y la longitud del perno, así como según el método de perforación especificado.
Asegúrese de que la longitud del orificio exceda la longitud del control del suelo del estabilizador de fricción en al menos 150 mm.
Coloque una placa en el perno de fricción, colocando la cúpula contra el anillo y el extremo cónico hacia el frente.
Instale los pernos de fricción de modo que queden perpendiculares a la superficie de la roca.
Inserte la plataforma rodante del conductor en el perno e introduzca el control del suelo del estabilizador de fricción en el orificio hasta que la placa esté firmemente contra la superficie de la roca.
Evite golpear el control del suelo del estabilizador de fricción una vez que la placa esté firmemente sujeta a la superficie de la roca para evitar daños al extremo del perno.
Después de la instalación, realice pruebas de tracción para verificar la efectividad del anclaje inicial del control del suelo del estabilizador de fricción.
