Control terrestre de pernos de fricción
- -Los pernos de control de tierra por fricción han superado las pruebas en muchas minas y se han suministrado de forma continua durante varios años.
- -El galvanizado por difusión térmica está disponible para el perno de fricción.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje para los estratos rocosos.
- -Friction Bolt Ground Control se somete a pruebas de tracción muy rigurosas para garantizar la calidad del producto.
Funciones de control de tierra del perno de fricción
El sistema de anclaje por fricción Friction Bolt Ground Control está fabricado con una tira de acero de alta resistencia, conformada mediante laminación en forma de C con una ranura longitudinal para su fijación. Diseñado con un extremo cónico para facilitar su inserción en un orificio, el extremo opuesto está soldado firmemente a un anillo que ancla la placa de apoyo. Al insertar Friction Bolt Ground Control en un orificio de menor diámetro, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que genera fuerzas radicales sobre la superficie rocosa a lo largo de toda su longitud y sujeta firmemente la roca.
Características y ventajas del sistema de control de tierra con pernos de fricción
Fabricado con fleje de acero de alta resistencia.
Soporte inmediato por fricción en dirección axial y radial
Soporte independiente sin placas
Fácil de instalar
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Perno de fricción Control de tierra Mecánico Ppropiedades
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Anclaje típico (toneladas/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoyo (mm) | 150X150X4 | 150X150X4 | 150X150X4.5 | 150X150X5 200X200X5 Plato combinado |
|
Perno de fricción Control de tierra Accesories
Placa de apoyo, Destornillador, Collar de tracción.
Longitud de control de tierra del perno de fricción y Ppaquete
Longitud: 450 - 3000 mm según especificación

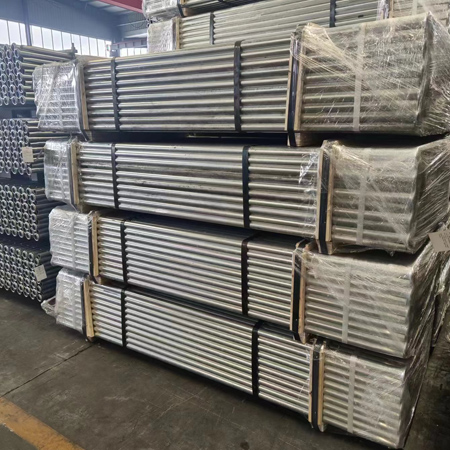

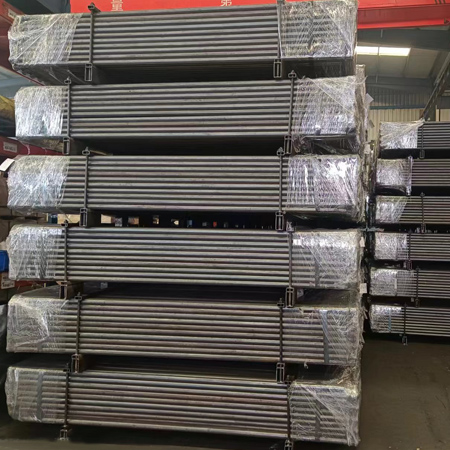

Paquete: 100 a 300 unidades por paquete, según se especifique.
Control terrestre de pernos de fricciónAplicaciones
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre
Cómo funciona
Evaluar las condiciones del terreno para determinar su idoneidad para la perforación.
Elija una broca que coincida con las dimensiones del perno y siga la técnica de perforación prescrita para crear un agujero ligeramente más largo que el perno.
Fije una placa al perno de fricción, asegurándose de que la cúpula mire hacia el anillo y el extremo cónico esté orientado hacia adelante.
Instale los pernos de fricción en ángulo recto con respecto a la cara de la roca.
Utilice un carro de empuje para insertar y empujar el perno de fricción en el orificio hasta que la placa entre en contacto firme con la superficie de la roca.
Una vez que la placa esté bien ajustada, evite golpear el perno de fricción para no dañar su extremo.
Realice pruebas de tracción después de la instalación para asegurarse de que los pernos de fricción estén anclados de manera efectiva.
