Perno de roca de fricción
- -El perno de fricción para roca, hecho de una tira de acero de alta resistencia, se lamina en forma de C y presenta una ranura longitudinal para el acoplamiento. Diseñado con un extremo cónico para simplificar la inserción en un orificio perforado, el extremo opuesto está soldado de forma segura a un anillo que ancla la placa de soporte.
- -Está disponible galvanizado por difusión térmica para el perno de fricción.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje a los estratos rocosos.
- -Friction Rock Bolt se somete a pruebas de tracción muy estrictas para garantizar la calidad del producto.
Funciones de pernos de fricción para roca
Split Set es un sistema de soporte de suelo por fricción. Cuando se inserta un perno de fricción en un orificio de perforación con un diámetro más pequeño, la ranura se cierra parcialmente y el diámetro del perno se comprime, lo que crea fuerzas radiales en la superficie del techo de roca a lo largo de toda la longitud y sujeta firmemente la roca.
Características y ventajas del perno de fricción para roca
Fabricado con banda de acero de alta resistencia
Soporte friccional inmediato en axial y radial.
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del perno de roca de fricción
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del agujero de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Tipo.Resistencia a la tracción (kN) | 120 | 130 | 150 | 180 | 200 |
| Elongación (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Tipo.Anclaje (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de soporte (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Accesorios para pernos de roca de fricción
Placa de rodamiento, conductor, collarín de tracción.
Longitud y paquete del perno de roca de fricción
Longitud: 450-3000 mm según lo especificado

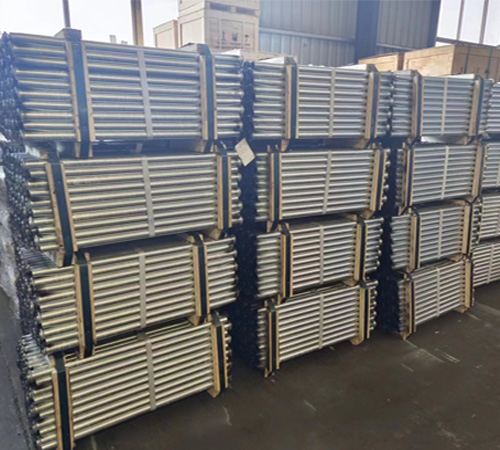

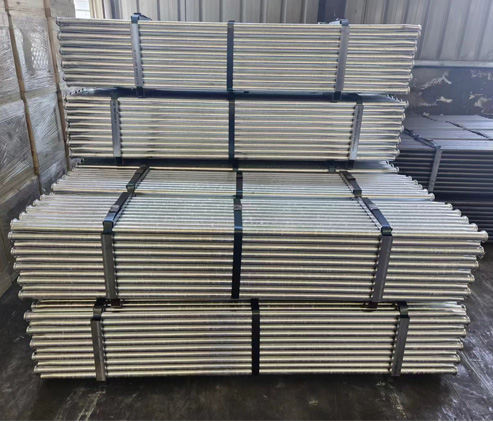

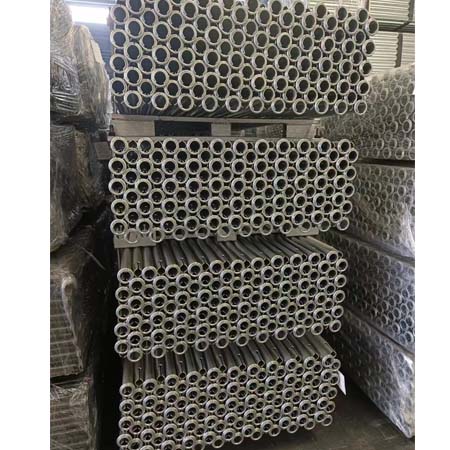

Paquete: 100 piezas - 300 piezas cada paquete según lo especificado
Aplicaciones de pernos de fricción para roca
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre.
como trabajar
Comience evaluando las condiciones del terreno.
Seleccione la broca adecuada y taladre un agujero, teniendo en cuenta el diámetro, la longitud y el método de perforación recomendado del perno.
Asegúrese de que la longitud del orificio exceda la longitud del perno de fricción en al menos 150 mm.
Coloque una placa al perno de fricción, alineando la cúpula con el anillo y colocando el extremo cónico hacia adelante.
Instale los pernos de fricción en una orientación perpendicular a la superficie de la roca.
Inserte la plataforma rodante en el perno e introdúzcala en el orificio hasta que la placa entre en contacto firmemente con la superficie de la roca.
Evite golpear el perno de fricción una vez que la placa esté firmemente sujeta a la roca para evitar daños.
Después de la instalación, realice pruebas de tracción para verificar la efectividad del anclaje inicial de los pernos de fricción.
