Estabilizador Friction-Lok
- -El estabilizador Friction-Lok, fabricado con una tira de acero de alta resistencia, se lamina para darle forma de C y presenta una ranura longitudinal para su fijación. Diseñado con un extremo cónico para facilitar su inserción en un orificio, el extremo opuesto está soldado de forma segura a un anillo que ancla la placa de apoyo.
- -El galvanizado por difusión térmica está disponible para el perno de fricción.
- -Generalmente combinado con placas abovedadas, proporciona fuerza de anclaje para los estratos rocosos.
- -El estabilizador Friction-Lok se somete a pruebas de tracción muy rigurosas para garantizar la calidad del producto.
Funciones del estabilizador Friction-Lok
El estabilizador Friction-Lok ofrece numerosas ventajas, como la consolidación de la roca circundante por sí solo, un anclaje de refuerzo activo y un soporte inmediato. El perno se instala en un orificio de menor diámetro. De esta forma, ejerce inmediatamente una presión radial completa sobre la pared del orificio para evitar la caída de rocas. En caso de desplazamiento de la roca circundante por vibraciones de voladura, el anclaje aumenta significativamente y el efecto de soporte es óptimo.
Características y ventajas del estabilizador Friction-Lok
Fabricado con fleje de acero de alta resistencia.
Soporte inmediato por fricción en dirección axial y radial
Soporte independiente sin placa
Fácil de instalar
Diseño sencillo, ahorro de costes
Disponible en negro, galvanizado en frío o galvanizado en caliente.
Propiedades mecánicas del estabilizador Friction-Lok
| Datos técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diámetro del orificio de perforación (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Límite elástico mínimo (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistencia mínima a la tracción (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistencia a la tracción típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alargamiento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Anclaje típico (toneladas/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoyo (mm) | 150X150X4 | 150X150X4 | 150X150X4.5 | 150X150X5 200X200X5 Plato combinado |
|
Accesorios estabilizadores Friction-Lok
Placa de apoyo, Destornillador, Collar de tracción.
Longitud y paquete del estabilizador Friction-Lok
Longitud: 450 - 3000 mm según especificación

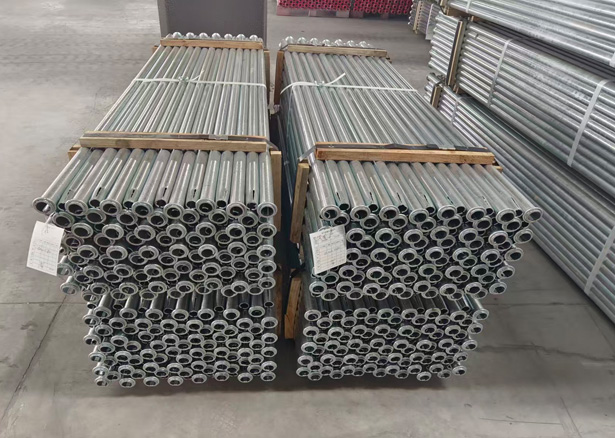

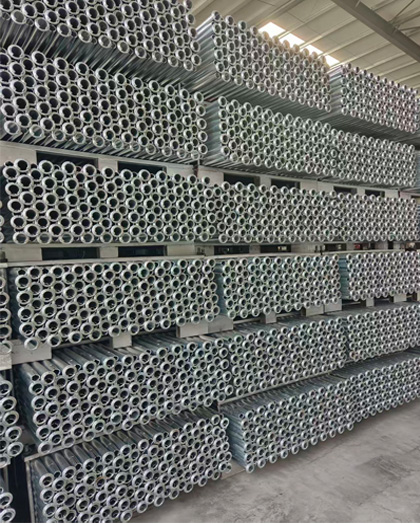

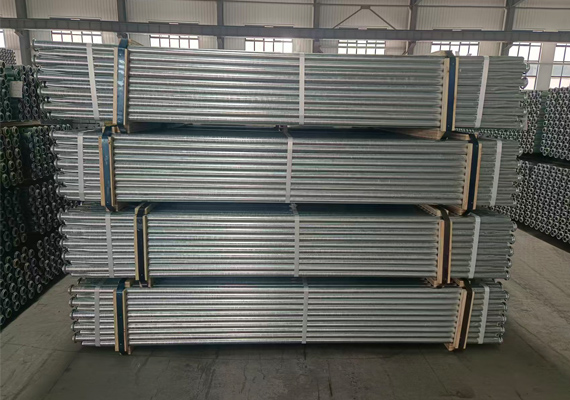

Paquete: 100 a 300 unidades por paquete, según se especifique.
Aplicaciones del estabilizador Friction-Lok
minas
Túneles
Pendientes
Lugares donde se necesita apoyo terrestre
Cómo funciona
Comience por evaluar minuciosamente el estado del terreno.
Seleccione una broca adecuada y haga un agujero que se ajuste al diámetro y la longitud del perno, siguiendo las instrucciones de perforación.
Asegúrese de que el orificio sea al menos 150 mm más largo que el perno de fricción.
Fije una placa al perno de fricción, asegurándose de que la cúpula quede contra el anillo y el extremo cónico mire hacia afuera.
Asegúrese de que los pernos de fricción estén instalados perpendicularmente a la superficie de la roca para una estabilidad óptima.
Inserte el carro de accionamiento en el perno y proceda a introducir el perno de fricción en el orificio hasta que la placa haga contacto de forma segura con la superficie de la roca.
Una vez que la placa esté firmemente fijada a la superficie de la roca, evite golpear con un martillo el perno de fricción para no dañar el extremo del perno.
Tras la instalación, realice pruebas de tracción para evaluar la resistencia inicial del anclaje de los pernos de fricción.
